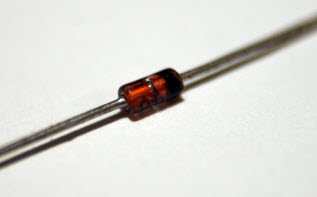

二極管是一種兩端電氣設備，只允許在一個方向上傳輸電流。二極管也以其單向電流特性而聞名，在這種情況下，電流可以在一個方向上流動。基本上，二極管用于無線電檢測器或電源內部的波形整流，也可用于需要二極管``單向''輸出的各種電氣和電子電路中。大多數二極管是由諸如Si（硅）的半導體制成的，但有時也使用Ge（鍺）。總結一下存在的不同類型的二極管有時是有益的。一些類型可能會重疊，但是各種定義可能會有助于縮小范圍并提供不同二極管類型的概述。
不同類型的二極管
有幾種類型的二極管可用于電子設計：后向二極管，BARITT二極管，耿氏二極管，激光二極管，發光二極管，光電二極管，PIN二極管，PN結，肖特基二極管，階躍恢復二極管，隧道二極管，變?nèi)荻O管和齊納二極管。

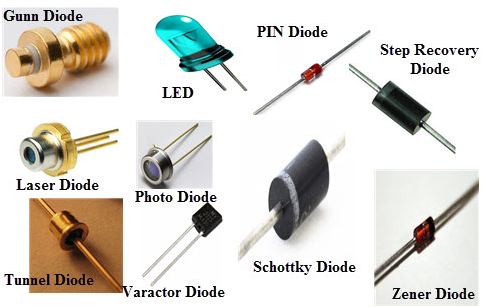

不同類型的二極管示例圖
后向二極管
這種類型的二極管也稱為反向二極管，并未廣泛使用。后向二極管是PN結二極管，其工藝類似于隧道二極管。它找到了一些可以使用其特定屬性的特殊應用程序。
后向二極管
BARITT二極管
該二極管的短期是“勢壘注入傳輸時間”二極管，是BARITT二極管。它適用于微波應用，并可以與更廣泛使用的IMPATT二極管進行許多比較。
耿氏二極管
耿氏二極管是PN結二極管，這種二極管是具有兩個端子的半導體器件。通常，它用于產生微波信號。
耿氏二極管
激光二極管
激光二極管與普通的LED（發光二極管）不同，因為它會產生相干光。這些二極管廣泛用于許多應用中，例如DVD，CD驅動器和PPT的激光指示器。盡管這些二極管比其他類型的激光發生器便宜，但它們比LED貴得多。它們也有部分壽命。
激光二極管
發光二極管
LED一詞代表發光二極管，是二極管的最標準類型之一。當二極管以正向偏置連接時，電流流過結并產生光。LED也有許多新的發展變化，它們是LED和OLED。
發光二極管
光電二極管
光電二極管用于檢測光。已經發現，當光撞擊PN結時，會產生電子和空穴。通常，光電二極管在反向偏置條件下工作，在反向偏置條件下，甚至可以簡單地注意到由光引起的少量電流。這些二極管也可以用來發電。
光電二極管
PIN二極管
這種二極管的特點是其結構。它具有標準的P型和N型區域，但是兩個區域之間的區域（即本征半導體）沒有摻雜。本征半導體的區域具有增加耗盡區的面積的作用，這對于開關應用是有利的。
PIN二極管
PN結二極管
可以將標準PN結視為當今使用的普通或標準類型的二極管。這些二極管可以作為小信號類型出現在RF（射頻）或其他低電流應用中，這些信號可以稱為信號二極管。其他類型也可能計劃用于高壓和大電流應用，通常稱為整流二極管。
肖特基二極管
肖特基二極管的正向壓降比普通Si PN結二極管低。在低電流下，壓降可以在0.15至0.4伏之間，而Si二極管的壓降為0.6伏。為了獲得此性能，它們以不同的方式設計為與具有金屬至半導體接觸的普通二極管進行比較。這些二極管廣泛用于整流器應用，鉗位二極管以及射頻應用。
肖特基二極管
分步恢復二極管
步進恢復二極管是一種微波二極管，用于產生非常HF（高頻）的脈沖。這些二極管取決于二極管，該二極管的工作特性非常快。
分步恢復二極管
隧道二極管
該隧道二極管用于微波應用，其性能超過了當今其他器件。
隧道二極管
變?nèi)荻O管
變?nèi)荻O管是一種半導體微波固態器件，它用于選擇可變電容的情況，該可變電容可以通過控制電壓來實現。這些二極管也被稱為靜脈曲張二極管。即使普通PN結二極管可以顯示可變電容的o / p，但由于它們是不同類型的二極管，因此選擇該二極管是為了提供最佳的電容變化。這些二極管經過精確設計和增強，因此可以在很大范圍內改變電容。
變?nèi)荻O管
齊納二極管
齊納二極管用于提供穩定的參考電壓。結果，它被大量使用。它在反向偏置條件下工作，發現當達到特定電壓時，它會擊穿。如果電流受到電阻器的限制，它將激活一個穩定的電壓來產生。這種類型的二極管被廣泛用于在電源中提供參考電壓。
齊納二極管
因此，這都是關于不同類型的二極管及其用途的。
