整流二極管簡介

本文講述整流二極管反向恢復過程。一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件。通常它包含一個PN結，有正極和負極兩個端子。二極管最重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分校娏髦荒軓亩O管的正極流入，負極流出。

整流二極管反向恢復過程詳解

一、二極管從正向?qū)ǖ浇刂褂幸粋€反向恢復過程

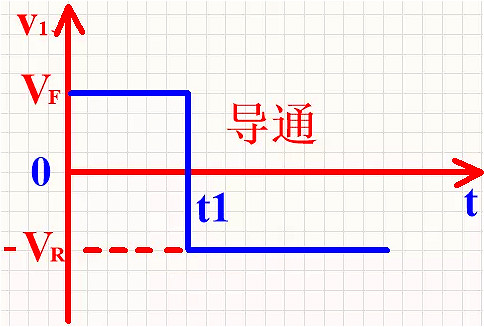

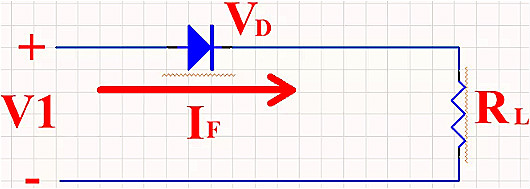

在上圖所示的硅二極管電路中加入一個如下圖所示的輸入電壓。在0―t1時間內，輸入為+VF，二極管導通，電路中有電流流通。

設VD為二極管正向壓降（硅管為0.7V左右），當VF遠大于VD時，VD可略去不計，則

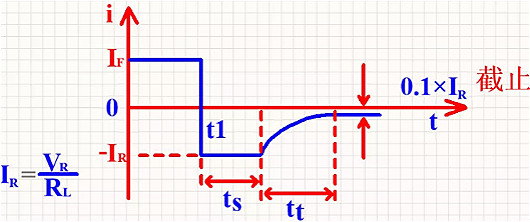

在t1時，V1突然從+VF變?yōu)?VR。在理想情況下 ，二極管將立刻轉為截止，電路中應只有很小的反向電流。但實際情況是，二極管并不立刻截止，而是先由正向的IF變到一個很大的反向電流IR=VR／RL，這個電流維持一段時間tS后才開始逐漸下降，再經過tt后 ，下降到一個很小的數值0.1IR，這時二極管才進人反向截止?fàn)顟B(tài)，如下圖所示。

通常把二極管從正向?qū)ㄞD(zhuǎn)為反向截止所經過的轉換過程稱為反向恢復過程。其中tS稱為存儲時間，tt稱為渡越時間，tre=ts+tt稱為反向恢復時間。

由于反向恢復時間的存在，使二極管的開關速度受到限制。

二、產生反向恢復過程的原因——電荷存儲效應

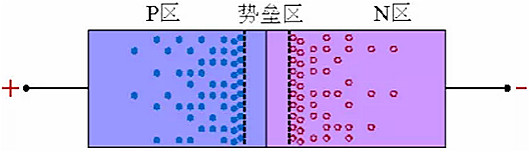

產生上述現象的原因是由于二極管外加正向電壓VF時，載流子不斷擴散而存儲的結果。當外加正向電壓時Ｐ區空穴向Ｎ區擴散，Ｎ區電子向Ｐ區擴散，這樣，不僅使勢壘區（耗盡區）變窄，而且使載流子有相當數量的存儲，在Ｐ區內存儲了電子，而在Ｎ區內存儲了空穴 ，它們都是非平衡少數載流于，如下圖所示。

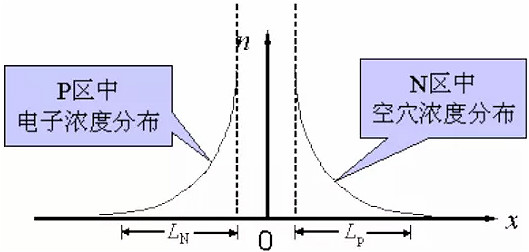

空穴由Ｐ區擴散到Ｎ區后，并不是立即與Ｎ區中的電子復合而消失，而是在一定的路程LP（擴散長度）內，一方面繼續擴散，一方面與電子復合消失，這樣就會在LP范圍內存儲一定數量的空穴，并建立起一定空穴濃度分布，靠近結邊緣的濃度最大，離結越遠，濃度越小 。正向電流越大，存儲的空穴數目越多，濃度分布的梯度也越大。電子擴散到Ｐ區的情況也類似，下圖為二極管中存儲電荷的分布。

我們把正向?qū)〞r，非平衡少數載流子積累的現象叫做電荷存儲效應。

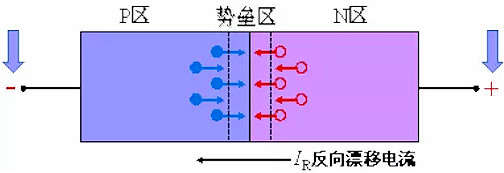

當輸入電壓突然由+VF變?yōu)?VR時Ｐ區存儲的電子和Ｎ區存儲的空穴不會馬上消失，但它們將通過下列兩個途徑逐漸減少：① 在反向電場作用下，Ｐ區電子被拉回Ｎ區，Ｎ區空穴被拉回Ｐ區，形成反向漂移電流IR，如下圖所示；

②與多數載流子復合。

在這些存儲電荷消失之前，ＰＮ結仍處于正向偏置，即勢壘區仍然很窄，ＰＮ結的電阻仍很小，與RL相比可以忽略，所以此時反向電流IR=（VR＋VD）/RL。VD表示ＰＮ結兩端的正向壓降，一般 VR>>VD，即 IR＝VR／RL。在這段期間，IR基本上保持不變，主要由VR和RL所決定。經過時間ts后Ｐ區和Ｎ區所存儲的電荷已顯著減小，勢壘區逐漸變寬，反向電流IR逐漸減小到正常反向飽和電流的數值，經過時間tt，二極管轉為截止。

由上可知，二極管在開關轉換過程中出現的反向恢復過程，實質上由于電荷存儲效應引起的，反向恢復時間就是存儲電荷消失所需要的時間。

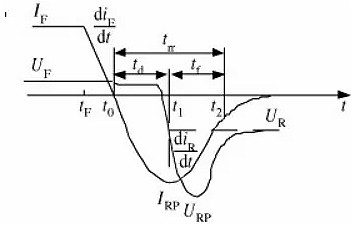

二極管和一般開關的不同在于,“開”與“關”由所加電壓的極性決定, 而且“開”態有微小的壓降V f,“關”態有微小的電流i0。當電壓由正向變?yōu)榉聪驎r, 電流并不立刻成為(- i0) , 而是在一段時間ts 內, 反向電流始終很大, 二極管并不關斷。經過ts后, 反向電流才逐漸變小, 再經過tf 時間, 二極管的電流才成為(- i0) , ts 稱為儲存時間, tf 稱為下降時間。tr= ts+ tf 稱為反向恢復時間, 以上過程稱為反向恢復過程。這實際上是由電荷存儲效應引起的, 反向恢復時間就是存儲電荷耗盡所需要的時間。該過程使二極管不能在快速連續脈沖下當做開關使用。如果反向脈沖的持續時間比tr 短, 則二極管在正、反向都可導通, 起不到開關作用。

整流二極管特性

整流二極管是利用PN結的單向?qū)щ娞匦裕呀涣麟娮兂擅}動直流電。整流二極管漏電流較大,多數采用面接觸性料封裝的二極管。整流二極管的外形如圖1所示，另外，整流二極管的參數除前面介紹的幾個外，還有最大整流電流，是指整流二極管長時間的工作所允許通過的最大電流值。它是整流二極管的主要參數，是選項用整流二極管的主要依據。
