升壓電路簡介
升壓電路原理是本文的重點，我們先來了解什么是升壓電路。升壓電路也叫自舉電路，是利用自舉升壓二極管，自舉升壓電容等電子元件，使電容放電電壓和電源電壓疊加，從而使電壓升高，有的電路升高的電壓能達到數倍電源電壓。
升壓電路原理
升壓電路原理如下：舉個簡單的例子：有一個12V的電路，電路中有一個場效應管需要15V的驅動電壓，這個電壓怎么弄出來？就是用自舉。通常用一個電容和一個二極管，電容存儲電荷，二極管防止電流倒灌，頻率較高的時候，自舉電路的電壓就是電路輸入的電壓加上電容上的電壓，起到升壓的作用。
自舉電路只是在實踐中定的名稱，在理論上沒有這個概念。自舉電路主要是在甲乙類單電源互補對稱電路中使用較為普遍。甲乙類單電源互補對稱電路在理論上可以使輸出電壓Vo達到Vcc的一半，但在實際的測試中，輸出電壓遠達不到Vcc的一半。其中重要的原因就需要一個高于Vcc的電壓。所以采用自舉電路來升壓。

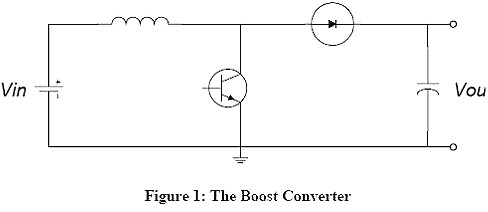

常用自舉電路（摘自fairchild，使用說明書AN-6076《供高電壓柵極驅動器IC 使用的自舉電路的設計和使用準則》），開關直流升壓電路（即所謂的boost或者step-up電路）原理，the boost converter，或者叫step-up converter，是一種開關直流升壓電路，它可以是輸出電壓比輸入電壓高?；倦娐穲D見圖1.
假定那個開關（三極管或者mos管）已經斷開了很長時間，所有的元件都處于理想狀態，電容電壓等于輸入電壓。下面要分充電和放電兩個部分來說明這個電路。
（1）充電過程
升壓電路原理的充電過程，在充電過程中，開關閉合(三極管導通)，等效電路如圖二，開關(三極管)處用導線代替。這時，輸入電壓流過電感。二極管防止電容對地放電。由于輸入是直流電，所以電感上的電流以一定的比率線性增加，這個比率跟電感大小有關。隨著電感電流增加，電感里儲存了一些能量。
（2）放電過程

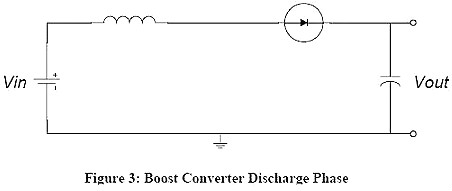

升壓電路原理的放電過程。如圖，這是當開關斷開(三極管截止)時的等效電路。當開關斷開(三極管截止)時，由于電感的電流 保持特性，流經電感的電流不會馬上變為0，而是緩慢的由充電完畢時的值變為0。而原來的電路已斷開，于是電感只能通過新電路放電，即電感開始給電容充電， 電容兩端電壓升高，此時電壓已經高于輸入電壓了，升壓完畢。
升壓過程就是一個電感的能量傳遞過程。充電時，電感吸收能量，放電時電感放出能量。如果電感量足夠大，那么在輸出端就可以在放電過程中保持一個持續的電流。如果這個通斷的過程不斷重復，就可以在電容兩端得到高于輸入電壓的電壓。
常用升壓電路
1、P溝道高端柵極驅動器
直接式驅動器：適用于最大輸入電壓小于器件的柵- 源極擊穿電壓。
開放式收集器：方法簡單，但是不適用于直接驅動高速電路中的MOSFET。
電平轉換驅動器：適用于高速應用，能夠與常見PWM 控制器無縫式工作。
2、N溝道高端柵極驅動器
直接式驅動器：MOSFET最簡單的高端應用，由PWM 控制器或以地為基準的驅動器直接驅動，但它必須滿足下面兩個條件：
1、VCC<Vgs,max
2、Vdc<VCC-Vgs,miller
浮動電源柵極驅動器:獨立電源的成本影響是很顯著的。光耦合器相對昂貴，而且帶寬有限，對噪聲敏感。
變壓器耦合式驅動器:在不確定的周期內充分控制柵極，但在某種程度上，限制了開關性能。但是，這是可以改善的，只是電路更復雜了。
電荷泵驅動器:對于開關應用，導通時間往往很長。由于電壓倍增電路的效率低，可能需要更多低電壓級泵。
自舉式驅動器:簡單，廉價，也有局限；例如，占空比和導通時間都受到刷新自舉電容的限制。
DC/DC 升壓電路原理
升壓式DC/DC變換器主要用于輸出電流較小的場合，只要采用1~2節電池便可獲得3~12V工作電壓，工作電流可達幾十毫安至幾百毫安，其轉換效率可達70%-80%。
升壓式DC/DC變換器的基本工作原理如圖所示。電路中的VT為開關管，當脈沖振蕩器對雙穩態電路置位(即Q端為1)時，VT導通，電感VT中流過電流并儲 存能量，直到電感電流在RS上的壓降等于比較器設定的閩值電壓時，雙穩態電路復位，即Q端為0。
此時VT截止，電感LT中儲存的能量通過一極管VD1供給 負載，同時對C進行充電。當負載電壓要跌落時，電容C放電，這時輸出端可獲得高于輸大端的穩定電壓。輸出的電壓由分壓器R1和R2分壓后輸入誤差放大器， 并與基準電壓一起去控制脈沖寬度，由此而獲得所需要的電壓，即V0=VR*(R1/R2+1)式中:VR——基準電壓。
降壓式DC/DC變換器的輸出電流較大，多為數百毫安至幾安，因此適用于輸出電流較大的場合。降壓式DC/DC變換器基本工作原理電路如圖所示。VT1為開關管，當VT1導通時，輸入電壓Vi通過電感L1向負載RL供電，與此同時也向電容C2充電。
在這個過程中，電容C2及電感L1中儲存能量。當VT1截止時，由儲存在電感L1中的能量繼續向RL供電，當輸出電壓要下降時，電容C2中的能量也向RL放 電，維持輸出電壓不變。二極管VD1為續流二極管，以便構成電路回路。輸出的電壓Vo經R1和R2組成的分壓器分壓，把輸出電壓的信號反饋至控制電路，由 控制電路來控制開關管的導通及截止時間，使輸出電壓保持不變。
DC/DC升壓有三種基本工作方式：

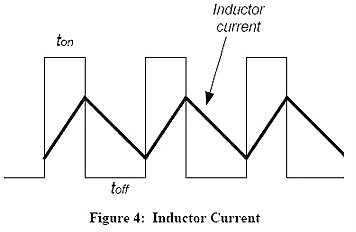

一種是電感電流處于連續工作模式，即電感上電流一直有電流；
一種是電感電流處于斷續工作模式，即在開關截止末期電感上電流發生斷流；
還有一種是電感電流處于臨界連續模式，即在開關截止期間電感電流剛好變為“0”時，開關又導通給電感儲能。
