TIA31在開關電源中使用較多。如電腦的ATX電源有使用PIA31的；DVD電源有使用A2431的；很多電源適配器上，都使用了TEA31、TIA31A、TIA31C等。這個外形與9013等塑封三極管一模一樣的集成電路，通常安裝在開關電源光電耦合器的二極管端。

一、如何識別TL431的A、G、K極

TIA3l的符號如下右圖所示。它分別有A、G、K三個極f有些原理圖上標志A、K、R）。A和K分別是穩壓二極管的正端和負端、G極是取樣端。　　1、確定A、K極的方法。根據原理圖，用萬用表測量二極管的方法就能判斷出A和K極。測量時，量程放Rxlk擋，當黑筆接A極，紅筆接K極‘時，著電阻呈導通狀態（普通硅二極管的電阻），互換表筆，若電阻無窮大，即可判導通狀態下，黑筆所接的腳為A極，另一腳為K極。

2、確定G極的方法。將萬用表的量程置RxlOk擋，黑筆接K極，紅筆接A極，此時，電表應無指示。一手觸黑筆，另一手觸G極時，指針應有大幅度的擺動。符合這種狀況時，手觸的腳為G極。

二、正常狀態下TL431各極之間的正反向電阻

1、穩壓二極管正反向電阻的測量。

萬用表量程置Rxlk擋，黑筆接A極，紅筆接K極。此時測量的是穩壓{二極管的正向電阻。測量反向電阻肘，量程應置Rxlk擋。用MF47型表測得的數據為：正向電阻6xlkΩ；反向電阻∞。

2、G極與A、K極正反向電阻的測量。

萬用表量程置Rxlk擋，黑筆接G極，紅筆接A極，電阻應為35xlkΩ,;互換表筆，其電阻應為lOxlkn。黑筆接G極，紅筆接K極，電阻應為11×lkΩ;互換表筆，電阻∞。

3、K極與A、G極正反向電阻的測量。萬用表量程置Rxlk擋，黑筆接K極，紅筆接G極，電阻為∞；互換表筆，電阻應為11×lkΩ。黑筆接K極，紅筆接A極，電阻為∞：互換表筆，電阻為8xlkΩ。

三、加電測試TL431

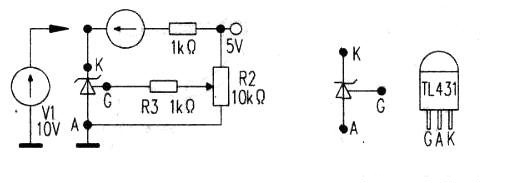

下左圖是TIA31測試的電路。電源是0~20V維修電源。在K極與電源之間接一·個電流表，是為清楚地觀察隨G極電壓變化引起K極電流變化的情況。在K、A之間接一個電壓表，就能清楚地觀察到TIA31的輸出端隨電源改變的變化情況。試驗前，先將電位器調整到中間值附近。用勝利89B數字表測量K極對地電壓，調整維修電源的電壓輸出，發現K極對地的電壓只有兩個狀態，一是2V左右（為低電平）；二是等于電源電壓（為高電平）。

正常與否的判斷。對于在線的TLA31電源誤差比較器，可利用外接維修電源進行檢測。將維修電源接到TLA31的取樣點上，當將電壓調到比標稱電壓高時．TLA31就導通．K極電壓就為低電平。亦即當電源電壓升高時，TLA31導通，讓光電耦合器的二極管導通，使三極管處于飽和狀態，最終控制初級的電源開關管導通的時間減短（降低占空比），使輸出電壓降低。若將維修電壓降低．TIA31就截止．K極電壓就為高電平，光電耦合器的二極管截止，使三極管處于截止?fàn)顟B(tài)，最終控制變壓器初級的電源開關管導通的時間增長（加大占空比）．使輸出電壓升高。開關穩壓電源的閉環穩壓電路，就是利用TLA31導通或截止兩個狀態調整開關管的占空比，來控制輸出電壓穩定的。萬用表測量時，若lC各極間的電阻正常，可判TLA31正常：利用維修電源加電測試時．在改變電源電壓的情況下，若TLA31K極對地有高、低兩個電平的變化，可判TLA31正常。
