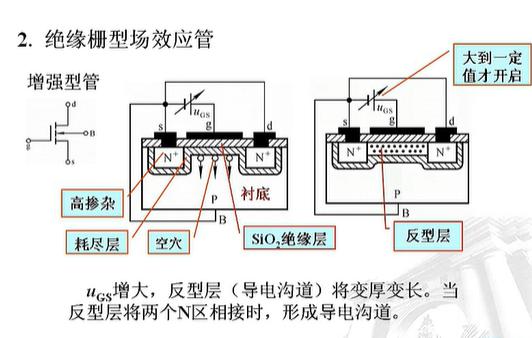

絕緣柵型的場效應管多了一個襯底B，上圖中的箭頭向里，說明是P到N的，也就是N溝道。中間是虛線，漏極和源級沒有連接在一起說明中間是有絕緣層的，為增強型。 當增強型想要形成N溝道時，需要Ugs加正向電壓，是的兩個N+之間產生電子區域（這個為什么是電子區域我現在也不清楚。。）最終形成N溝道的反型層。當然這中間需要Ugs的電壓達到一定的值。

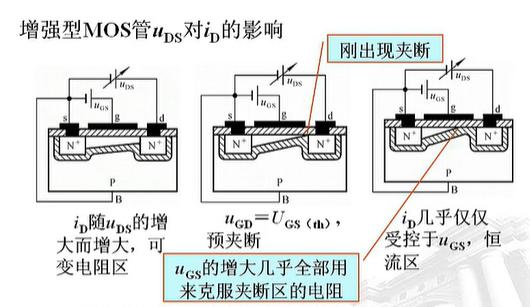

第一幅圖，是當Ugs開啟N溝道后，Uds增加，Id也增加。這個N溝道就想一個可變電阻一樣如同之前的博客里的結型場效應管一樣。
第二幅圖Ugd隨著Uds的增加一定會變成一個負電壓，當這個負電壓的值和Ugs的開通電壓一樣時，就會出現夾斷，也就是增強型要正電壓才能夾斷（這是我個人理解，可能不太對）。
第三幅圖隨著Uds增大，Id并不能克服耗盡層，所以Id的電流幾乎不變。進入恒流區。PPt上寫著的Ugs的增加克服夾斷區的電阻也是對的，因?yàn)閁gs的增加本身也是為了形成N溝道
耗盡型的豎線有相同的說明漏極和源級是相同的，跟右圖的匹配。耗盡型的MOS管本身就有正離子，所以N溝道一直存在。所以當Ugs為0時也是存在的。如果想要夾斷，那就要消除本身存在的正離子，那就需要Ugs加反向電壓還必須很小，不然Ugs在＞0，＜0，＝0是都可以導通。但因?yàn)镾iO2的絕緣性質存在盡管Ugs加正向電壓，N溝道的等效電阻也會很大（這句話我也就勉強理解的，具體這個正離子和絕緣性到底跟添加正反向電壓的關系不懂）。同理想要進入恒流區，那Uds需要（這個等日后來補），感覺耗盡型的要好好分析下，還是要懂半導體的物理特性才行。

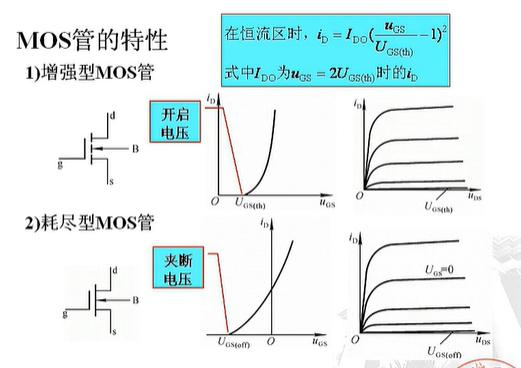

增強型和耗盡型的Ugs和ip根據上述分析容易與圖中對照起來。而且增強型的Uds在Ugs不變的情況下不斷增加那就會進入恒流區。

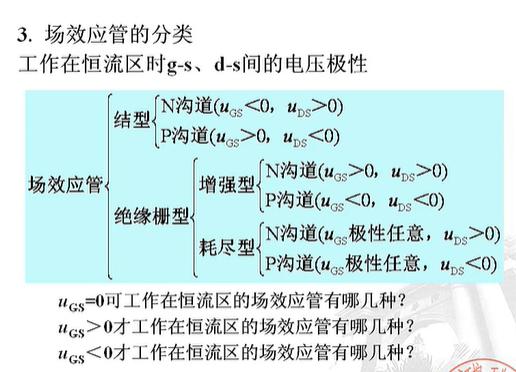

第一個問題答案是：絕緣柵型的耗盡型
第二個問題答案是：絕緣柵型的增強型
第三個問題答案是：結型和絕緣柵型的耗盡型
