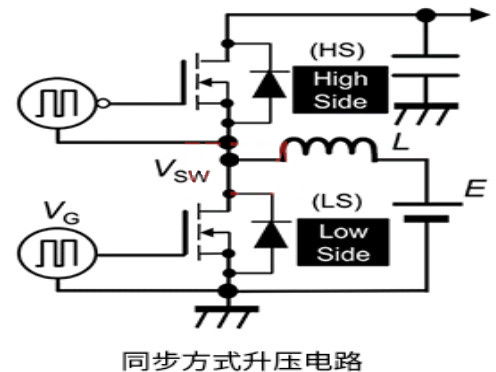

右側的電路圖是在橋式結構中使用SiC MOSFET時最簡單的同步升壓（Boost）電路。
在該電路中，高邊（以下稱“HS”）SiC MOSFET與低邊（以下稱“LS”）SiC MOSFET的開關同步進行開關。當LS導通時，HS關斷，而當LS關斷時，HS導通，這樣交替導通和關斷。
由于這種開關工作，受開關側LS電壓和電流變化的影響，不僅在開關側的LS產生浪涌，還會在同步側的HS產生浪涌。

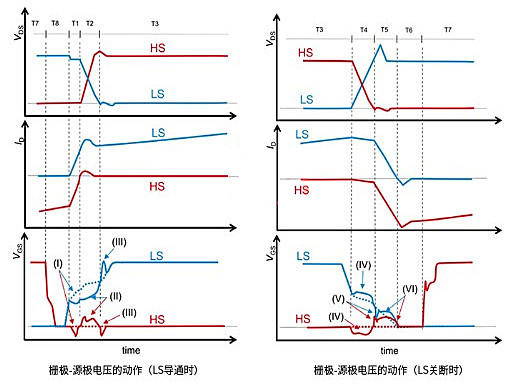

下面的波形圖表示該電路中LS導通時和關斷時的漏極－源極電壓（VDS）和漏極電流（ID）的波形，以及柵極－源極電壓（VGS）的動作。
橫軸表示時間，時間范圍Tk（k=1～8）的定義如下：
T1： LS導通、SiC MOSFET電流變化期間
T2： LS導通、SiC MOSFET電壓變化期間
T3： LS導通期間
T4： LS關斷、SiC MOSFET電壓變化期間
T5： LS關斷、SiC MOSFET電流變化期間
T4～T6： HS導通之前的死區時間
T7： HS導通期間（同步整流期間）
T8： HS關斷、LS導通之前的死區時間
在柵極－源極電壓VGS中，發生箭頭所指的事件（I）～（IV）。每條虛線是沒有浪涌的原始波形。
這些事件是由以下因素引起的：
事件（I）、（VI） → 漏極電流的變化（dID/dt）
事件（II）、（IV） →漏極－源極電壓的變化（dVDS/dt）
事件（III）、（V） →漏極－源極電壓的變化結束
在這里探討的“柵極-源極電壓產生的浪涌”就是指在這些事件中尤其影響工作的LS導通時HS發生的事件（II）以及 LS關斷時HS發生的事件（IV）。
關鍵要點：
近年來，SiC MOSFET被越來越多地用于電源和電力線路中的開關應用，SiC MOSFET工作速度非?？欤斓揭呀?jīng)無法忽略由于SiC MOSFET其自身封裝電感和外圍電路布線電感帶來的影響。
因此，特別是SiC MOSFET，可能會在柵極-源極間電壓中產生意外的浪涌，需要對此采取對策。
