集成電路解析：單片與混合的深度剖析

集成電路（IC）作為核心基石，以其卓越的性能和廣泛的應用，深刻地改變了現代科技的面貌。它們不僅推動了消費電子的飛速發展，還在工業控制、通信系統以及計算機技術等領域扮演著至關重要的角色。今天，我們將深入探討單片集成電路與混合集成電路的奧秘，揭示它們的獨特魅力與價值。

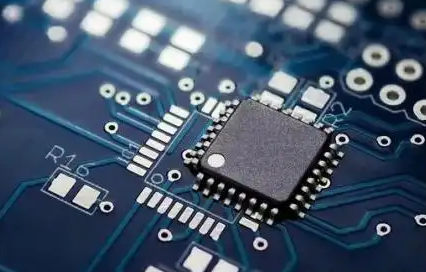

單片集成電路（IC）：微小尺寸，強大能量

單片集成電路，堪稱現代電子技術的微觀奇跡。它是將晶體管、電阻、電容等多種電子元件巧妙地集成于單一的半導體芯片（通常是硅片）之上，借助光刻技術在硅片上勾勒出精細的圖案，并通過金屬化層將這些元件緊密相連。每一個元件，每一條連線，都在這方寸之間各司其職，共同編織出復雜的電子功能網絡。

單片集成電路的制造過程是一場精密的科技盛宴。首先，晶圓制備環節要求極高的純度，以確保硅晶圓的純凈無瑕。隨后的光刻步驟中，光敏材料的涂覆與掩模曝光的精準配合，使得復雜的電路圖案得以在晶圓上完美呈現。摻雜工藝通過離子注入或擴散技術，巧妙地改變硅片的電學特性，形成 N 型或 P 型半導體。金屬化步驟則為這些微觀元件披上一層金屬外衣，使它們能夠相互連接，最終組成完整的電路。經過嚴格的測試，確保每個芯片都能正常工作，合格的芯片將被封裝在塑料或陶瓷外殼中，以保護其免受外界環境的侵害。

單片集成電路的優勢顯而易見。它們體積小巧，集成度高，能夠?qū)⒋罅康碾娮釉饪s在一個微小的芯片之中，為設備的小型化和便攜化提供了可能。隨著生產規模的擴大，單位成本逐漸降低，使得這些高科技產品能夠走進千家萬戶。此外，由于元件集成在一個芯片上，減少了外部連接，極大地提高了電路的可靠性，降低了故障風險。

然而，單片集成電路也有其局限性。其設計復雜性要求工程師們掌握先進的設計工具和深厚的專業知識，稍有差池，便可能導致整個芯片的性能受到影響。而且，一旦芯片制造完成，其功能便被固定下來，難以進行修改或調整，這對于一些需要靈活變更功能的應用場景來說，是一個不小的挑戰。

單片集成電路已經廣泛滲透到我們生活的方方面面。從計算機的核心處理器到通信設備的關鍵芯片，從消費電子產品的小巧元件到汽車電子的智能控制系統，它們無處不在，為現代科技的發展提供了強大的動力。

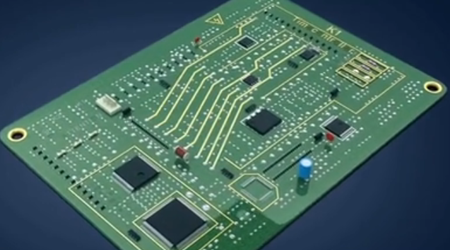

混合集成電路（HIC）：靈活定制，性能卓越

如果說單片集成電路是微觀世界的精妙杰作，那么混合集成電路（HIC）則是電子技術的靈活舞者。它不拘泥于單一的材料和工藝，而是將不同材料、不同工藝制造的元件（如半導體芯片、電阻、電容、電感等）匯聚在一個基板上，形成一個功能強大的電路系統。這些元件既包括單片集成電路，也涵蓋分立元件，它們在這個平臺上各展其能，共同演繹出電子技術的精彩樂章。

混合集成電路的誕生，源于對電路性能和功能特殊性的不懈追求。它在基片上采用成膜方法制作厚膜或薄膜元件及其互連線，將一個電路中所有元器件的功能部分集中在一個基片上。這種設計基本上消除了電子元器件中的輔助部分和各元器件間的裝配空隙以及焊點，極大地提高了電子設備的可靠性。不僅如此，通過改變導體、半導體和介質三種膜的厚度、面積、形狀、性質、序列以及它們的引出位置，可以得到具有不同性能的無源網絡，為電路設計提供了極高的靈活性。

混合集成電路的制造過程同樣充滿智慧與技巧。首先，基板制備環節需要選擇適合的材料，如陶瓷、玻璃或塑料，這些材料將為元件提供穩定的支撐平臺。元件安裝步驟中，預先制造好的元件（如 IC、電阻、電容等）被精心地安裝到基板上，它們的位置和布局都經過精心設計，以實現最佳的性能表現?；ミB工藝則使用導電材料（如金線、銅線）將這些元件緊密相連，構建起電路的神經網絡。最后，整個電路被封裝在保護殼中，以抵御外界環境的侵蝕。

混合集成電路的優勢在于其高度的靈活性。設計師可以根據特定的需求，自由選擇不同的元件和材料，量身定制電路方案。這種靈活性使得混合集成電路能夠針對特定應用進行性能優化，從而在某些領域展現出超越單片集成電路的性能表現。此外，由于元件之間的連接更加穩固，混合集成電路的可靠性通常更為出色，為設備的長期穩定運行提供了有力保障。

然而，混合集成電路也有其代價。由于涉及多個元件的手工安裝和互連，其制造成本相對較高，難以實現大規模生產的成本優勢。而且，與單片集成電路相比，混合集成電路的體積通常較大，這在一定程度上限制了它的應用范圍。

混合集成電路在一些對性能和可靠性要求極高的領域中大放異彩。軍事設備中，它們?yōu)閺?fù)雜而嚴苛的戰場環境提供了可靠的電子支持；航空航天系統里，它們助力飛行器在極端條件下穩定運行；高精度測量儀器中，它們確保了測量結果的精確性和可靠性。這些領域?qū)﹄娐返男阅芎头€(wěn)定性有著近乎苛刻的要求，而混合集成電路憑借其獨特的優勢，成為了這些領域的理想選擇。

單片與混合：各領風騷，協同共進

單片集成電路與混合集成電路，猶如電子技術領域的雙子星，各自閃耀著獨特的光芒。單片集成電路以其小型化、低成本和高可靠性，在消費電子、計算機和通信設備等領域占據了主導地位。它們是現代電子產品的核心，推動著技術的不斷進步和創新。而混合集成電路則憑借其靈活性、性能優化和高可靠性，在軍事、航空航天和高精度測量儀器等領域發揮著不可替代的作用。對于那些對電路性能有著特殊要求的應用場景，混合集成電路無疑是最佳的選擇。
