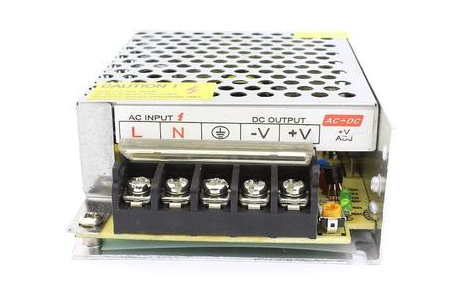

一、高頻開關電源的優勢與廣泛應用

高頻開關電源，作為一種先進的電源轉換技術，其核心在于運用高頻開關器件，如 MOSFET（金屬氧化物半導體場效應晶體管）和 IGBT（絕緣柵雙極型晶體管）等進行高效的電能轉換。與傳統線性穩壓電源相比，高頻開關電源在體積、重量、效率以及功率密度等方面展現出壓倒性的優勢。

具體來說，高頻開關電源的體積小巧，重量輕便，這使得其在空間受限的電子設備中具有無可比擬的適應性。同時，其高效率的電能轉換特性，不僅降低了能源損耗，還有助于減少散熱需求，從而進一步提升系統的可靠性和穩定性。此外，高頻開關電源的功率密度大，意味著其能夠在較小的體積內提供更大的輸出功率，這對于高功率需求的應用場景尤為重要。

基于這些卓越特性，高頻開關電源廣泛應用于電子設備、通信設備、工業控制以及眾多新興技術領域。在電子設備中，其為各類精密儀器提供穩定的電源支持，確保設備的正常運行；在通信領域，高頻開關電源為基站、服務器等關鍵設備提供高效可靠的電力保障；而在工業控制領域，其高精度的電壓和電流控制能力，使其成為自動化生產線、機器人等設備的理想電源選擇。

二、高頻開關電源的核心構成

高頻開關電源的內部結構精妙而復雜，主要由以下幾個關鍵部分構成，每個部分都承擔著獨特的功能，共同實現高效、穩定的電源轉換。

（一）輸入端：電能轉換的起點

輸入端作為高頻開關電源與外部電網的接口，負責接收交流電源供給。其通常包含濾波器、整流器以及功率因數校正電路（PFC）等組件。

濾波器的作用在于對輸入的交流電進行初步的濾波處理，去除電網中的高頻干擾成分和雜波，從而為后續的電路提供相對純凈的交流電源。整流器則將交流電轉換為直流電，常見的橋式整流電路通過四個二極管的巧妙連接，實現對交流電正負半周的有效利用，輸出脈動直流電。功率因數校正電路（PFC）通過特定的電路拓?fù)浜涂刂扑惴?，改善功率因?shù)，提高電能利用效率，減少對電網的諧波污染。

（二）直流 / 直流轉換器：核心的電能轉換樞紐

直流 / 直流轉換器，即 DC-DC 轉換器，堪稱高頻開關電源的心臟部位。它肩負著將輸入的直流電轉換為穩定輸出直流電的重任，包含開關管、變壓器、輸出濾波器、反饋控制回路以及保護電路等關鍵組件。

開關管作為執行元件，在控制電路的驅動下，以高頻（通常為幾十 kHz 到幾百 kHz）進行導通和截止的切換操作。變壓器則利用電磁感應原理，實現電壓的升降調整以及電氣隔離。輸出濾波器進一步平滑轉換后的直流電，去除殘余的高頻紋波，確保輸出電壓的穩定性和純凈度。反饋控制回路實時監測輸出電壓，并與設定值進行比較，根據誤差信號調整開關管的導通時間，實現閉環控制。保護電路則在異常情況下，如過壓、過流、短路等，迅速動作，保障整個電源系統以及負載的安全。

（三）控制器和驅動電路：精準調控的指揮中心

控制器和驅動電路在高頻開關電源中扮演著指揮中心的角色，其主要職責是控制開關器件的開關操作以及調節輸出電壓。

控制器通常采用脈沖寬度調制（PWM）控制方式，這是一種通過改變脈沖信號寬度來調節平均功率的技術。根據反饋信號，控制器精確調整開關器件的導通時間，即占空比，從而實現對輸出電壓的穩定控制。驅動電路則負責將控制器輸出的控制信號進行功率放大，以驅動開關管的可靠導通和截止。其需要具備快速的響應能力、足夠的驅動功率以及良好的匹配特性，確保開關管在高頻下的穩定工作。

三、高頻開關電源的工作原理剖析

高頻開關電源的工作原理基于高頻變換技術，通過一系列復雜的電能轉換過程，實現高效、穩定的直流電輸出。

（一）輸入整流濾波：電能轉換的基礎步驟

輸入交流電首先進入整流電路，通常采用橋式整流電路，由四個二極管構成。在交流電的正半周，兩個二極管導通，電流流經負載；而在負半周，另外兩個二極管導通，從而在負載兩端獲得脈動直流電。隨后，濾波電路對整流后的脈動直流電進行濾波處理。濾波電路一般由電容和電感組成，電容利用其儲存電荷的特性，在電壓升高時儲存能量，在電壓降低時釋放能量，而電感則阻止電流的突變，共同作用將脈動直流電中的交流成分濾除，得到相對平滑的直流電。

（二）高頻變換：電能轉換的關鍵環節

濾波后的直流電進入高頻變換器，其核心部件為開關管，通常采用功率 MOSFET 或 IGBT。在控制電路的驅動下，開關管以高頻（如幾十 kHz 到幾百 kHz）進行導通和截止的切換操作。

當開關管導通時，輸入的直流電能通過變壓器的初級繞組，磁場能量得以?xún)?chǔ)存；而當開關管截止時，變壓器初級繞組中的磁場能量不能突變，會在次級繞組中感應出電動勢。依據變壓器的匝數比，次級繞組能夠獲得不同幅值的電壓。例如，若次級繞組匝數多于初級繞組，可實現電壓的升高（升壓）；反之，則可降低電壓（降壓）。

（三）輸出整流濾波：獲取穩定直流輸出的最后一步

變壓器次級繞組輸出的是高頻交流電，為得到穩定的直流電輸出，需再次進行整流和濾波。整流環節通常采用肖特基二極管，其具有正向壓降低、恢復時間短的優勢，能夠適應高頻整流的需求。經整流后的高頻脈沖直流電隨后通過濾波電路，濾波電路可能由多個電容和電感組成的 LC 或 π 型濾波電路。電容和電感協同作用，將高頻成分旁路或衰減，使輸出電壓更加平滑，最終得到穩定的直流輸出電壓。

（四）控制與反饋調節：確保輸出電壓穩定的閉環系統

高頻開關電源配備有控制電路，其核心功能在于控制開關管的導通和截止時間，即占空比。控制電路依據輸出電壓反饋信號來動態調整占空比。反饋信號通過采樣輸出電壓獲取。
